Interrupteur différentiel : rôle, choix et installation en tableau électrique
L’interrupteur différentiel est un appareil de protection installé dans le tableau électrique. Il détecte un courant de fuite et coupe l’alimentation pour protéger les personnes contre l’électrisation. En habitat, la sensibilité la plus courante est de 30 mA.
Son rôle est simple : dès qu’une différence apparaît entre le courant qui part et celui qui revient, le dispositif différentiel déclenche. Il ne protège pas contre les surcharges ni contre les courts-circuits ; c’est pour cela qu’il fonctionne en complément d’autres protections du tableau.
- Protection des personnes en cas de fuite vers la terre.
- Déclenchement rapide en cas de défaut d’isolement.
- Répartition des circuits dans le tableau électrique.
À quoi sert un interrupteur différentiel ?
Dans une installation domestique, l’interrupteur différentiel surveille l’équilibre électrique entre phase et neutre. Si une partie du courant s’échappe vers une masse métallique, un appareil défectueux ou la terre, il coupe le circuit. Cette coupure limite le risque d’électrocution et de départ de feu lié à un défaut d’isolement.

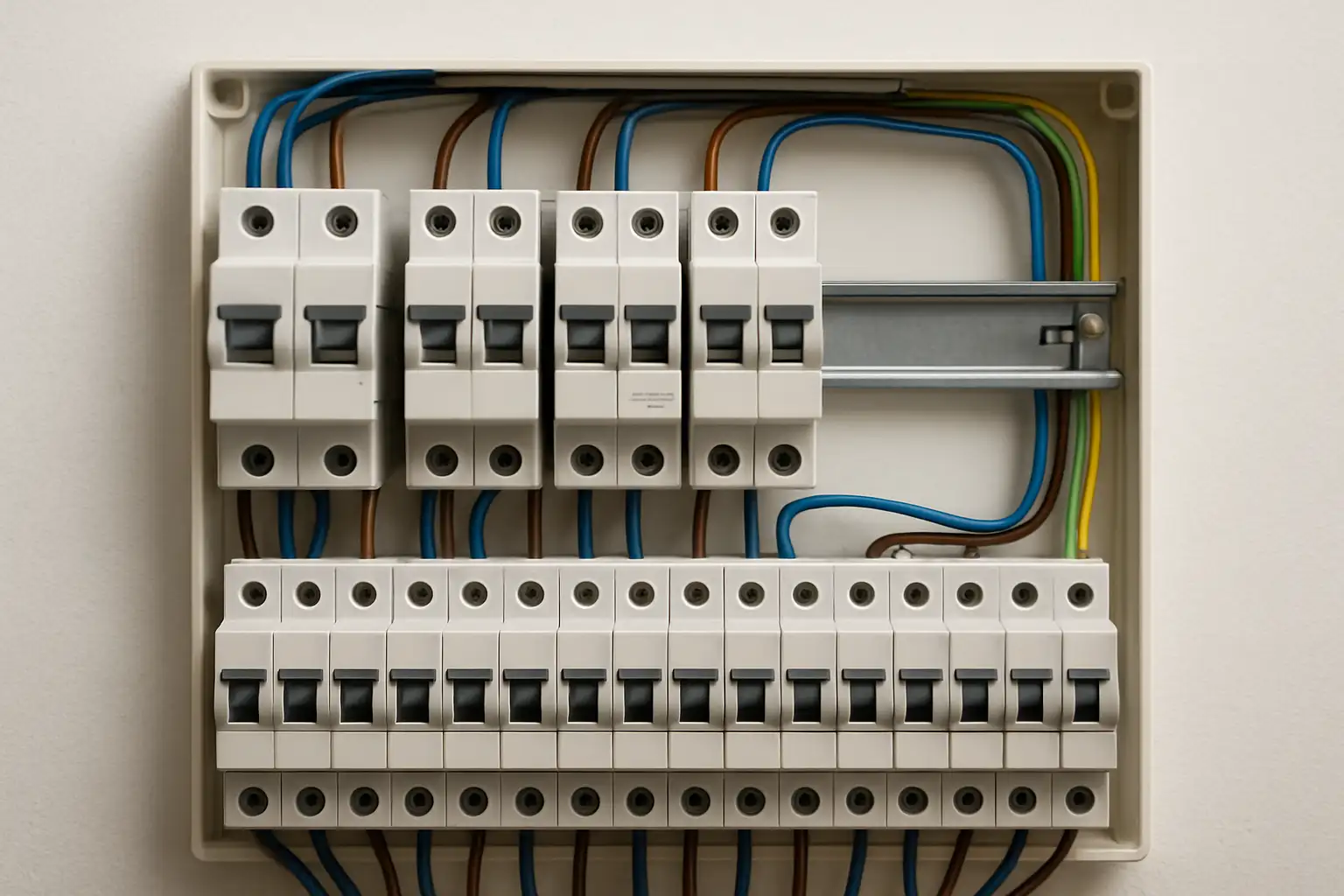

On le trouve dans le tableau de répartition, monté sur rail DIN et souvent en version peignable. Selon l’organisation du tableau, il peut être installé en tête de groupe de circuits, avec une arrivée par le haut ou par le bas selon le modèle et le schéma de câblage retenu.
Interrupteur différentiel et disjoncteur différentiel : la différence
Les deux appareils réagissent à une fuite de courant, mais ils n’ont pas le même niveau de protection. L’interrupteur différentiel protège les personnes grâce à la détection du courant résiduel. Le disjoncteur différentiel, lui, combine cette fonction avec la protection contre les surintensités.
En pratique, cela signifie que l’interrupteur différentiel doit être associé à des disjoncteurs divisionnaires pour protéger chaque circuit contre les surcharges et les courts-circuits. Cette complémentarité est la base d’un tableau électrique domestique bien conçu.
| Appareil | Rôle principal | Protection des personnes | Protection surcharge / court-circuit |
|---|---|---|---|
| Interrupteur différentiel | Détecte une fuite de courant | Oui | Non |
| Disjoncteur différentiel | Détecte une fuite et coupe en cas de surintensité | Oui | Oui |
Type AC, type A ou HPI : quel interrupteur différentiel choisir ?
Le choix du type dépend des appareils alimentés. Le type AC convient aux circuits classiques. Le type A est prévu pour des équipements qui peuvent générer des composantes continues pulsées, ce qui le rend plus adapté à certains usages domestiques. Le HPI ou Hi est recherché lorsque l’on veut limiter les déclenchements intempestifs sur des circuits sensibles.
Pour une maison, il faut donc raisonner circuit par circuit. Une plaque à induction, un lave-linge ou une borne de recharge pour véhicule électrique demandent souvent un niveau de compatibilité plus exigeant qu’un simple éclairage ou qu’une prise de courant standard.
| Type | Usage courant | Point fort |
|---|---|---|
| AC | Circuits classiques | Solution simple et polyvalente |
| A | Appareils électroménagers et circuits techniques | Détection plus large de certains défauts |
| HPI / Hi | Circuits où l’on veut limiter les déclenchements intempestifs | Meilleure tolérance aux perturbations |
Calibre, sensibilité et nombre de circuits : les bons critères de choix
Deux paramètres comptent particulièrement : la sensibilité 30 mA et le calibre, exprimé en ampères, par exemple 40 A ou 63 A. La sensibilité protège les personnes ; le calibre indique le courant maximal que l’appareil peut supporter en service.
Le choix du calibre dépend de la somme des circuits alimentés en aval et de la configuration du tableau. Un interrupteur différentiel sous-dimensionné peut chauffer ou limiter l’usage de l’installation. À l’inverse, un calibre adapté permet de répartir correctement les lignes sans créer de point faible.
- 30 mA : protection des personnes en habitat.
- 40 A : courant admissible adapté à de nombreux tableaux résidentiels.
- 63 A : utile pour des tableaux plus chargés ou une répartition plus large des circuits.
La bonne logique consiste à associer le bon type, le bon calibre et un nombre de circuits cohérent avec le tableau. En cas de doute, surtout si plusieurs circuits puissants cohabitent, un électricien peut vérifier le dimensionnement avant toute modification.
Ce que demande la NF C 15-100 pour un tableau domestique
En France, la norme NF C 15-100 encadre l’organisation des protections dans les logements. L’idée générale est de garantir une protection efficace des personnes, une répartition logique des circuits et une continuité de service acceptable en cas de défaut sur une ligne.
Dans cette logique, plusieurs interrupteurs différentiels sont généralement répartis dans le tableau pour éviter qu’un seul défaut ne coupe toute la maison. Les circuits sensibles ou spécifiques doivent aussi être protégés par le type approprié, notamment lorsqu’ils alimentent des appareils à électronique de puissance.
- Prévoir une répartition des circuits sous plusieurs protections différentielles.
- Choisir un type adapté aux usages du circuit.
- Conserver un accès facile aux commandes et au test périodique.
- Vérifier la cohérence entre calibre, circuits en aval et usage réel.
Comment tester un interrupteur différentiel en sécurité ?
Le contrôle le plus simple se fait avec le bouton T, aussi appelé bouton de test. Il simule un défaut et doit provoquer le déclenchement de l’appareil. Ce geste permet de vérifier que le mécanisme fonctionne encore correctement.
Les bons réflexes de test
- Actionner le bouton de test régulièrement.
- Vérifier que l’alimentation des circuits coupés revient correctement après réarmement.
- Remplacer ou faire contrôler l’appareil si le test ne provoque pas de déclenchement.
- Couper l’alimentation générale avant toute intervention sur le tableau.
Un test qui échoue n’est pas un détail : il peut révéler un mécanisme fatigué ou un problème interne. Dans ce cas, mieux vaut faire intervenir un professionnel plutôt que d’insister sur un appareil potentiellement défaillant.
Erreurs fréquentes avec les interrupteurs différentiels
La première erreur consiste à confondre protection différentielle et protection contre les surintensités. Une autre erreur fréquente est de choisir un type AC pour un circuit qui devrait être en type A, ce qui peut favoriser des dysfonctionnements ou des déclenchements intempestifs.
Il faut aussi éviter un tableau mal réparti, où trop de circuits puissants se retrouvent sous le même appareil. Enfin, un branchement mal organisé entre arrivée et départ, ou une pose non conforme au rail et au peignage du tableau, peut compliquer l’exploitation et le diagnostic en cas de panne.
- Ne pas utiliser un interrupteur différentiel à la place d’un disjoncteur.
- Ne pas surcharger un seul appareil avec trop de circuits.
- Ne pas négliger le type adapté aux appareils sensibles.
- Ne pas oublier le test périodique.
Bien choisir un interrupteur différentiel pour son installation
Pour choisir correctement un interrupteur différentiel, il faut partir de l’usage réel du logement. Un tableau avec des circuits classiques peut s’appuyer sur du type AC, tandis qu’un logement équipé d’une plaque à induction, d’un lave-linge ou d’une borne de recharge pour véhicule électrique doit intégrer des protections plus adaptées, souvent de type A sur les circuits concernés.
Le bon choix repose ensuite sur trois questions simples : quelle sensibilité, quel calibre et combien de circuits doivent être protégés sous le même appareil. Si l’installation est ancienne, si le tableau électrique est encombré ou si le doute persiste sur la conformité NF C 15-100, un contrôle par un électricien reste la solution la plus sûre.
