Disjoncteur différentiel : fonctionnement, rôle et différences à connaître
Le disjoncteur différentiel protège une installation électrique en détectant une fuite de courant à la terre, puis en coupant automatiquement l’alimentation. Il sert à la fois à protéger les personnes contre les risques d’électrisation et à limiter les dommages sur les circuits concernés.
Dans un tableau électrique, il occupe une place clé aux côtés des disjoncteurs divisionnaires. Son principe est simple : si le courant qui entre par la phase ne revient pas en totalité par le neutre, l’appareil considère qu’il existe un défaut d’isolement et déclenche.
- Il surveille le déséquilibre entre phase et neutre.
- Il coupe en cas de courant de fuite anormal.
- Il combine protection différentielle et protection magnétothermique.
Comment fonctionne un disjoncteur différentiel ?
Le fonctionnement du disjoncteur différentiel repose sur la comparaison permanente des courants qui circulent dans les conducteurs actifs. En régime normal, la somme des courants est équilibrée. Dès qu’une partie du courant s’échappe vers la terre, par exemple à travers un appareil défectueux ou un conducteur isolé, l’équilibre est rompu.
Cette différence déclenche un mécanisme interne qui ouvre le circuit. Le seuil de sensibilité dépend du modèle choisi, avec une sensibilité 30 mA très courante pour la protection des personnes dans les installations domestiques. Plus le seuil est bas, plus la détection des petites fuites de courant est rapide.
Le disjoncteur différentiel ne se limite pas à cette fonction. Il intègre aussi une protection contre les surcharges et les courts-circuits, ce qui le distingue d’un simple interrupteur différentiel. C’est cette double fonction qui en fait un appareil très pratique pour certains circuits précis.
Différence entre interrupteur différentiel et disjoncteur différentiel
La confusion entre interrupteur différentiel et disjoncteur différentiel est fréquente, car les deux appareils détectent une fuite de courant à la terre. Pourtant, leur rôle n’est pas identique.
| Appareil | Fonction principale | Protection contre surcharge ou court-circuit | Usage courant |
|---|---|---|---|
| Interrupteur différentiel | Détecte le déséquilibre de courant | Non | Protège plusieurs circuits en amont |
| Disjoncteur différentiel | Détecte le déséquilibre de courant | Oui | Protège un circuit ou un appareil précis |
| Disjoncteur divisionnaire | Protège un circuit contre surcharge et court-circuit | Oui | Éclairage, prises, électroménager |
En pratique, l’interrupteur différentiel protège une rangée de disjoncteurs divisionnaires, tandis que le disjoncteur différentiel protège seul un circuit dédié. On parle aussi de RCBO, pour désigner un disjoncteur différentiel avec protection intégrée unipolaire + neutre.
Types et sensibilités : que faut-il regarder avant l’achat ?
Le choix d’un disjoncteur différentiel dépend d’abord du circuit à protéger. Tous les modèles ne réagissent pas de la même manière aux défauts électriques ni aux caractéristiques des appareils alimentés.
Type AC, type A et autres configurations
Le type AC est généralement adapté aux circuits alimentant des usages courants avec des courants de fuite de forme simple. Le type A est plus souvent retenu pour des équipements qui génèrent des composantes continues ou des comportements électriques plus complexes, comme certains appareils électroménagers. D’autres types existent selon les besoins, notamment pour des usages plus spécifiques.
Pour un logement, il faut surtout vérifier la compatibilité entre le circuit, les appareils branchés et le type de protection différentiel installé. Un mauvais choix peut provoquer des déclenchements intempestifs ou laisser un circuit mal adapté à son usage.
Sensibilité et usage domestique
La sensibilité 30 mA est la référence la plus connue pour la protection des personnes. Elle permet de couper rapidement l’alimentation lorsqu’une fuite de courant devient dangereuse. Selon le circuit concerné, d’autres sensibilités peuvent exister, mais il ne faut pas improviser ce choix : il doit rester cohérent avec l’installation et la fonction attendue.
Où placer un disjoncteur différentiel dans le tableau électrique ?

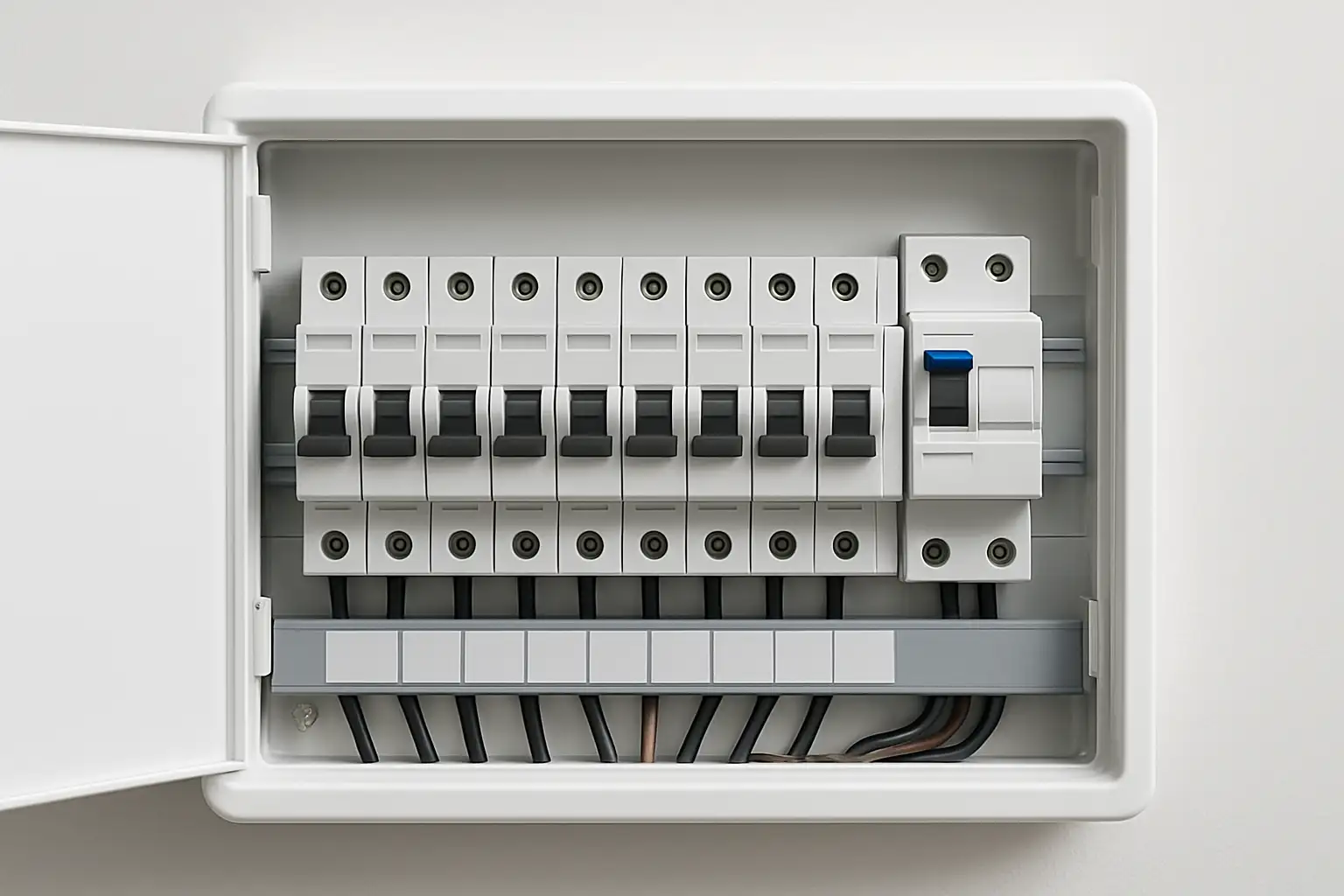

Le disjoncteur différentiel s’installe dans le tableau électrique, en protection dédiée d’un circuit. Il est particulièrement utile pour des équipements sensibles ou des lignes sur lesquelles on souhaite isoler rapidement un défaut sans couper toute une partie de l’installation.
Dans une installation domestique, il peut être utilisé pour un chauffe-eau, une prise extérieure, une pompe, un circuit de cuisine ou un équipement spécifique. L’intérêt est de limiter l’impact d’un défaut à un seul usage au lieu de mettre hors service plusieurs circuits en même temps.
Le repérage dans le tableau doit rester clair : chaque appareil protégé doit être identifié, avec un étiquetage lisible. Cela facilite le diagnostic électrique en cas de panne et rend la maintenance plus simple.
Pourquoi un disjoncteur différentiel déclenche-t-il ?
Un déclenchement n’indique pas forcément un appareil défectueux, mais il signale qu’une anomalie a été détectée. Les causes les plus fréquentes sont une fuite de courant, un appareil endommagé, une humidité dans un équipement, un défaut d’isolement ou un câblage mal serré.
- Appareil raccordé présentant une isolation dégradée.
- Humidité dans une prise, un luminaire ou un appareil extérieur.
- Accumulation de défauts sur plusieurs équipements d’un même circuit.
- Mauvais serrage, usure ou vieillissement du matériel.
Un déclenchement intempestif peut aussi venir d’un appareil électronique sensible ou d’un cumul de petites fuites normales sur un circuit déjà fortement chargé. Dans ce cas, le problème n’est pas toujours grave, mais il mérite un diagnostic méthodique.
Comment tester et entretenir un disjoncteur différentiel ?
La vérification la plus simple consiste à utiliser le bouton test, souvent repéré par la lettre T. Ce test simule un défaut différentiel et doit provoquer la coupure de l’alimentation. S’il ne déclenche pas, l’appareil doit être contrôlé sans attendre par un professionnel.
Il est utile de tester régulièrement les dispositifs de protection, surtout dans un logement occupé en continu. Cette opération ne remplace pas une inspection complète, mais elle permet de vérifier que le mécanisme de coupure reste fonctionnel.
Pour l’entretien, surveillez les signes suivants : échauffement anormal, traces de noircissement, déclenchements répétés, manette qui accroche ou boîtier endommagé. Un appareil vieillissant peut perdre en fiabilité même s’il semble encore fonctionner.
Que faire en cas de déclenchements répétés ?
Si le disjoncteur différentiel déclenche plusieurs fois, il faut isoler la source du problème sans forcer le réarmement. Commencez par débrancher les appareils du circuit concerné, puis remettez l’alimentation et rebranchez-les un à un. Cette méthode aide à repérer l’équipement responsable d’une fuite de courant.
Si aucun appareil ne semble en cause, le défaut peut venir du câblage, d’une prise, d’un luminaire ou d’un problème de terre. Dans ce cas, un diagnostic électrique plus poussé est nécessaire, car le défaut peut rester invisible à l’usage courant.
Il ne faut pas contourner la protection pour retrouver de l’alimentation. Un appareil qui déclenche joue un rôle de sécurité. Le bon réflexe consiste à chercher la cause, pas à neutraliser la protection différentielle.
Quand remplacer un disjoncteur différentiel ?
Un remplacement devient nécessaire si l’appareil ne réarme plus correctement, ne réagit pas au test T, présente des traces d’usure visibles ou déclenche sans raison alors que l’installation a été contrôlée. Un matériel ancien peut aussi devenir moins fiable avec le temps, surtout dans un tableau électrique sollicité ou exposé à des variations d’humidité et de température.
Le remplacement doit être réalisé hors tension et dans le respect des règles de sécurité. Pour une intervention sur le tableau électrique, il est préférable de faire appel à un électricien, notamment si la ligne alimente un équipement sensible ou si l’installation n’a jamais été vérifiée récemment.
Bien choisir un disjoncteur différentiel pour un logement
Le bon choix dépend de trois critères simples : le circuit à protéger, le type d’appareils raccordés et le niveau de protection attendu. Pour un usage domestique, il faut privilégier un modèle cohérent avec la nature de la charge, la sensibilité recherchée et la place disponible dans la rangée du tableau.
- Vérifier le type adapté au circuit : AC, A ou autre configuration spécifique.
- Choisir une sensibilité compatible avec la protection des personnes.
- Prévoir un repérage clair dans le tableau électrique.
- Confirmer la compatibilité avec les équipements déjà installés.
- Faire contrôler l’ensemble si plusieurs déclenchements se produisent.
Dans le cadre d’une installation conforme, la norme NF C 15-100 sert de référence pour l’organisation générale de la protection électrique. Pour un projet de rénovation ou d’ajout de circuit, un professionnel saura vérifier l’adéquation entre le tableau, la protection différentielle et les usages réels du logement.
