Gaines isolées VMC : utilité, diamètres, condensation et pose dans les combles

Les gaines isolées VMC sont indispensables dès que le réseau de ventilation traverse des combles non chauffés ou des volumes froids. Sans isolation, l’air chaud et humide extrait des pièces se refroidit brutalement dans la gaine, provoque de la condensation et finit par dégrader le conduit, les raccords et parfois le plafond en dessous.

Trois points essentiels avant de choisir :

• Une gaine VMC isolée n’est pas systématiquement nécessaire si le réseau reste entièrement dans le volume chauffé.
• Le diamètre de la gaine doit correspondre à celui prescrit par le fabricant de la VMC — une erreur de diamètre pénalise le débit.
• Une gaine écrasée ou coudée trop brutalement est aussi problématique qu’une gaine non isolée : la perte de charge annule l’effet de l’isolation.

Pourquoi isoler les gaines VMC : condensation et performances

Dans une installation de VMC simple flux ou de VMC hygroréglable, l’air vicié est extrait des pièces humides (salle de bain, cuisine, WC) et transporté jusqu’au caisson de ventilation, puis rejeté à l’extérieur. Cet air est chaud et chargé d’humidité.

Quand ce flux traverse une zone froide — combles non chauffés, garage, sous-toit non isolé — la paroi de la gaine se refroidit. La différence de température entre l’intérieur de la gaine (air à 20-25 °C) et l’extérieur (air à 0-5 °C en hiver) crée un point de rosée : la vapeur d’eau se liquéfie sur la paroi interne. C’est la condensation VMC.

Les conséquences sont concrètes : de l’eau s’accumule dans les parties basses des gaines souples, crée des poches qui bloquent partiellement le flux d’air, accélère la corrosion des raccords métalliques et peut provoquer des taches d’humidité sur les plafonds. Sur le long terme, le caisson de ventilation lui-même peut être endommagé.

Une gaine VMC isolée réduit considérablement ce phénomène en maintenant la température de paroi au-dessus du point de rosée, même dans des combles très froids.

Dans quels cas les gaines isolees vmc sont vraiment nécessaires

L’isolation des gaines n’est pas toujours utile. Elle devient indispensable dans ces configurations :

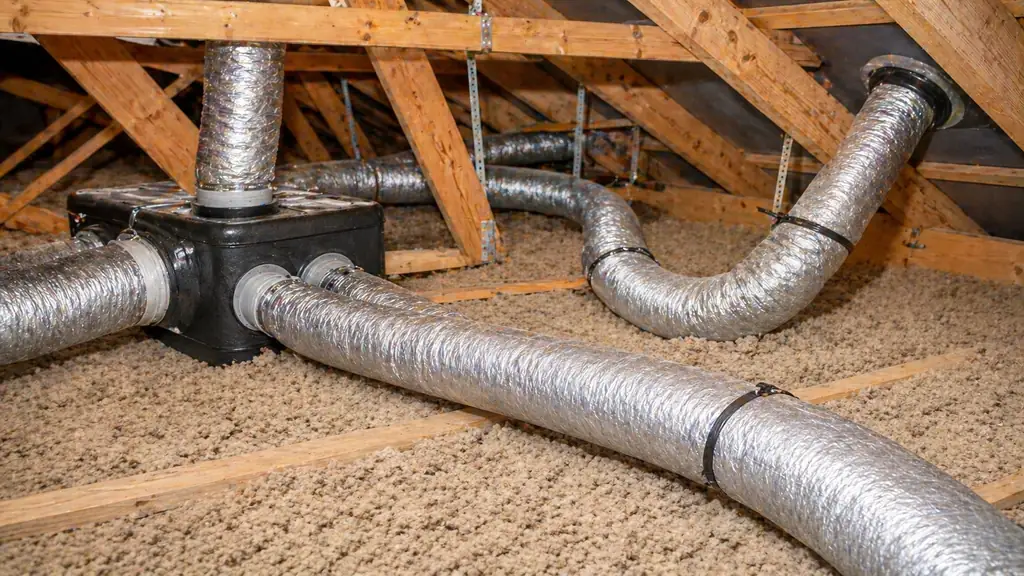

Réseau passant dans les combles non chauffés. C’est le cas le plus fréquent dans les maisons individuelles. Le caisson VMC est souvent posé en combles, et les gaines courent sous la toiture avant de descendre vers les bouches d’extraction.

Passage dans un garage ou un sous-sol non chauffé. Ces volumes connaissent des écarts de température importants entre l’hiver et l’été, ce qui favorise les cycles de condensation.

Rejet extérieur en pignon ou en toiture. La dernière portion de conduit avant le rejet extérieur est particulièrement exposée au froid. Même si le reste du réseau est en zone chauffée, ce tronçon final mérite une protection isolante.

En revanche, si toutes les gaines circulent dans des faux plafonds situés dans des pièces chauffées, une gaine souple standard non isolée est généralement suffisante.

Diamètres courants : 80 mm, 125 mm et au-delà

Le choix du diamètre est dicté par le plan de réseau fourni par le fabricant ou par le calcul des débits réglementaires (arrêté du 24 mars 1982 pour les logements).

Le diamètre 80 mm est utilisé pour les piquages individuels : raccordement d’une bouche d’extraction de WC ou de salle de bain à débit modeste. Il est fréquent sur les réseaux en étoile où chaque bouche d’extraction est reliée directement au caisson par sa propre gaine.

Le diamètre 125 mm est le plus courant pour les branches principales ou les collecteurs intermédiaires. Il convient à la plupart des piquages de cuisine et aux collecteurs qui regroupent deux ou trois bouches.

Les diamètres 160 mm et 200 mm sont réservés aux tronçons collecteurs principaux ou aux logements plus grands (T5 et au-delà), ainsi qu’aux conduits de rejet extérieur sur certains caissons à haut débit.

Un point souvent négligé : les gaines isolées VMC ont un diamètre intérieur identique à leurs homologues non isolées, mais un diamètre extérieur plus important (de 20 à 40 mm supplémentaires selon l’épaisseur d’isolation). Il faut en tenir compte lors du passage dans des fourreaux, cloisons ou trappes de toiture.

Composition d’une gaine VMC isolée

Une gaine isolée VMC standard est composée de trois couches :

La gaine intérieure, en polyéthylène ou en aluminium multicouche, assure l’étanchéité et la rigidité minimale nécessaire pour maintenir la section circulaire. C’est le conduit de ventilation proprement dit.

L’enveloppe isolante, en mousse polyéthylène expansé ou en laine minérale, constitue la couche centrale. Son épaisseur varie de 25 à 50 mm selon la classe d’isolation. Pour des combles très froids (températures descendant sous -5 °C), une isolation de 50 mm est recommandée.

L’enveloppe extérieure, souvent en polyéthylène ou en aluminium, protège l’isolant contre les chocs et l’humidité ambiante des combles.

Les gaines isolées VMC sont vendues en rouleaux de 3 à 10 mètres. Elles s’installent de la même façon qu’une gaine souple standard, avec les mêmes raccords à glissement ou à collerette.

Pose des gaines isolées VMC : les règles à respecter

La pose d’une gaine VMC isolée suit les mêmes principes qu’une gaine souple, mais avec quelques contraintes supplémentaires liées à son encombrement et à sa rigidité légèrement accrue.

Éviter les coudes trop prononcés. Un coude à 90° sur une gaine souple crée une perte de charge significative. Sur une gaine isolée, la rigidité de l’enveloppe extérieure rend le pliage plus difficile et augmente le risque d’écrasement interne. Privilégiez des coudes à grand rayon ou des raccords coudés rigides de 45° enchaînés.

Ne jamais écraser la gaine. Une gaine écrasée — coincée entre deux éléments de charpente, posée sous un matelas isolant, ou simplement pliée en angle vif — réduit la section de passage. Le débit chute, le caisson force, et la condensation s’accumule dans le point bas. C’est l’une des pannes les plus fréquentes et les plus difficiles à diagnostiquer.

Pente légère vers le caisson. Si une condensation résiduelle se produit malgré l’isolation, une légère pente de la gaine vers le caisson (ou vers un point de collecte prévu à cet effet) permet à l’eau de s’écouler sans bloquer le flux d’air.

Raccordements étanches. Chaque jonction entre deux tronçons ou entre la gaine et un raccord doit être serrée avec un collier à vis et scotchée avec du ruban aluminium adhésif. Un raccord non étanche aspire de l’air parasite et réduit l’efficacité du réseau.

Support tous les 1,5 à 2 m. Une gaine non supportée s’affaisse et crée des points bas où l’eau stagne. Des colliers de fixation posés régulièrement maintiennent une trajectoire régulière.

Erreurs fréquentes et comment les éviter

Isolation thermique des gaines et réglementation

La RE2020 et les labels de performance (BBC, Passivhaus) imposent une attention particulière à l’étanchéité et aux performances thermiques des réseaux de ventilation. Dans les constructions neuves soumises à la RE2020, l’isolation des conduits traversant des volumes non chauffés est désormais considérée comme une exigence de bon sens, même si les textes ne fixent pas toujours un R minimum pour les gaines VMC spécifiquement.

En rénovation, le remplacement d’un réseau de gaines non isolées par des gaines isolees vmc peut être valorisé dans le cadre d’un audit énergétique global, notamment si la VMC est couplée à une isolation de combles.

Choisir et poser les bonnes gaines pour une VMC qui fonctionne durablement

Une VMC performante repose autant sur le bon choix de caisson que sur la qualité du réseau. Des gaines VMC isolées correctement posées, sans écrasement ni raccord fuyant, dans les bons diamètres, garantissent des débits conformes, une condensation maîtrisée et une durée de vie du système nettement supérieure. L’isolation thermique du réseau est un investissement modeste comparé au coût d’un remplacement de caisson prématuré ou d’une réparation de plafond endommagé par l’humidité.
